Was sind einreihige Rillenlager?

Einreihige Rillenlager : der „Universalschraubendreher“ des mechanischen Designs

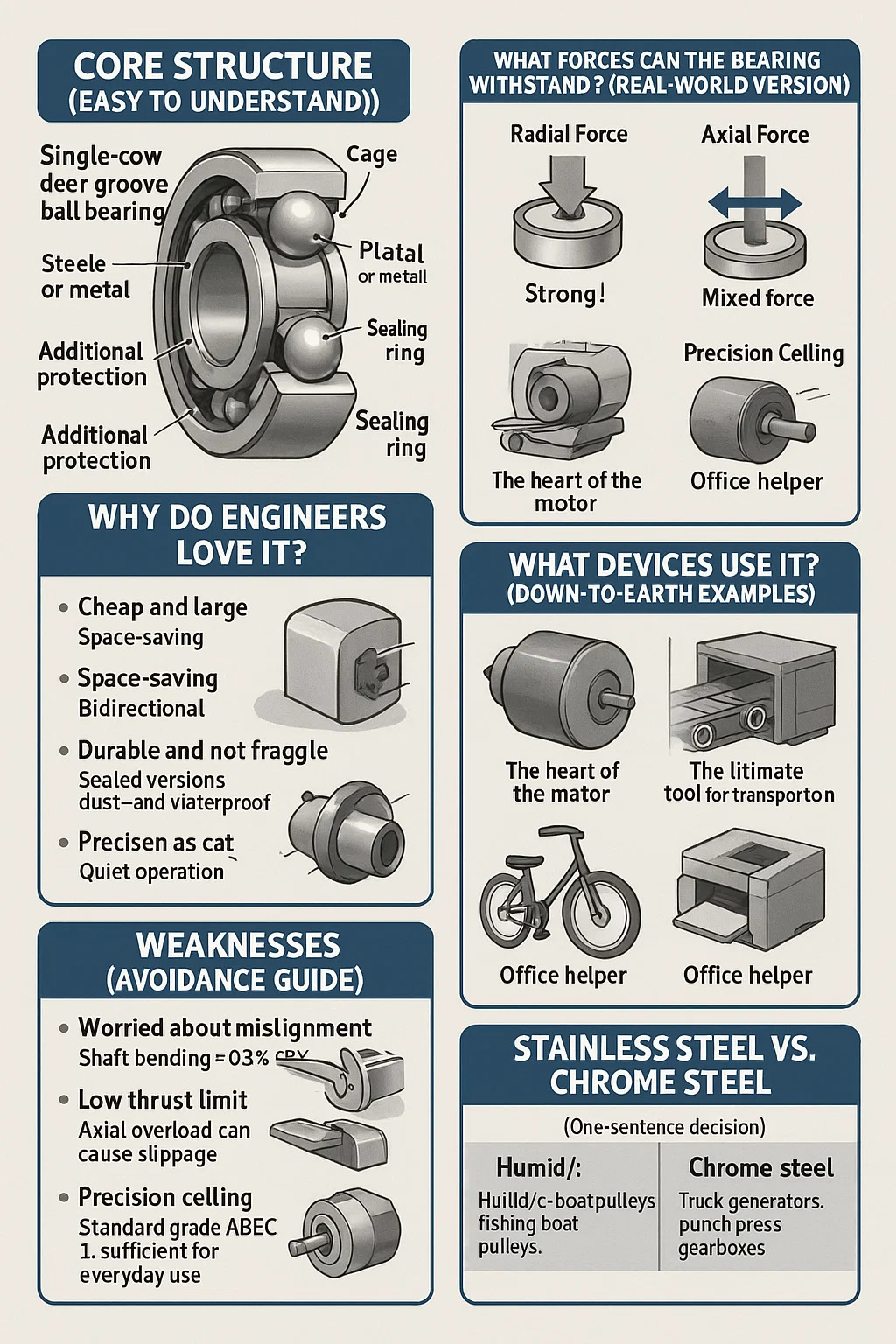

1. Kernstruktur (leicht zu verstehen)
Einreihige Stahlkugellager: Eine einzelne Kugelreihe ist zwischen Innen- und Außenring eingebettet, wie Murmeln in einer kugelähnlichen Struktur.
Rillenkugellager: Die bogenförmigen Rillen an den Innen- und Außenringen sind tiefer als die Kugeln und sorgen so für sicheren Halt und sanfte Rollbewegungen.
Käfige: Kunststoff- oder Metallkäfige trennen die Kugeln, um Kollisionen zu verhindern.
Zusätzlicher Schutz: Auf beiden Seiten können Staubkappen (Bleche) oder Dichtringe (Gummilippen) angebracht werden, um Schmutz und Ölaustritt zu verhindern.

2. Welchen Kräften kann das Lager standhalten? (Real-World-Version)
Radialkraft (Kraft, die das Lager zusammendrückt):
Stark! Es kann dem Gewicht eines Motorrotors und dem Druck der Förderbandladung problemlos standhalten.
Beispiel: Wenn sich ein Lüfterflügel dreht, unterstützt das Lager den nach unten gerichteten Zug auf die Welle.
Axialkraft (Kraft, die auf das Lager drückt):
Bidirektional: Es hält kleinen Stößen stand, wie zum Beispiel der Vorwärtskraft einer Bohrmaschine beim Anziehen einer Schraube. Warnung: Überlassen Sie das Heben nicht allein – überlassen Sie das schwere Heben dem Drucklager!
Gemischte Kraft:
Ausreichend für den täglichen Gebrauch: Es kann Kräfte wie das Drehen und Kurvenfahren eines Autorads bewältigen.

3. Warum lieben es Ingenieure?
Günstig und groß: Einfache Struktur, niedrige Massenproduktionskosten, Einsparung von 30 % des Budgets im Vergleich zu teuren Lagern.
Platzsparend: Ein dünner Ring passt in enge Räume (z. B. Getriebe von Elektrowerkzeugen).
Langlebig und unzerbrechlich: Versiegelte Versionen sind staub- und wasserdicht und können die Trommel einer Waschmaschine fünf Jahre lang drehen, ohne abzuwürgen.
Leise wie eine Katze: Leiser Betrieb, Klimaanlagen-Lüfter und Computer-Lüfter nutzen es.

4. Welche Geräte nutzen es? (Bodenständige Beispiele)
Das Herzstück des Motors: 90 % der Kleinmotoren (Kühlkompressoren, Fensterhebermotoren) nutzen es zur Unterstützung des Rotors.
Das Lebenselixier des Fließbandes: Die Rollen an Fabrikförderbändern, die den Druck der Waren und die Zugkraft des Bandes tragen.
Das ultimative Werkzeug für den Transport: Fahrradnabenlager – sie tragen Ihr Körpergewicht und absorbieren gleichzeitig den Pedaldruck. Office-Helfer: Druckereinzugsrollen und Scannerschienen arbeiten leise und fleißig.

5. Schwächen (Vermeidungsleitfaden)
Besorgnis über Fehlausrichtung: Eine Wellenbiegung von mehr als 0,5° führt zu Verschleiß (z. B. Radabweichung und Reifenverschleiß); Verwenden Sie selbstausrichtende Lager.
Niedrige Schubgrenze: Axiale Überlastung kann zu Schlupf führen (z. B. wenn eine vertikale Welle in einer Wasserpumpe Wasser pumpt); Anlaufscheiben hinzufügen.
Präzisionsdecke: Standardqualität (ABEC 1) ist für den täglichen Gebrauch ausreichend, während Präzisionswerkzeugmaschinenspindeln die Investition von ABEC 5 erfordern.
