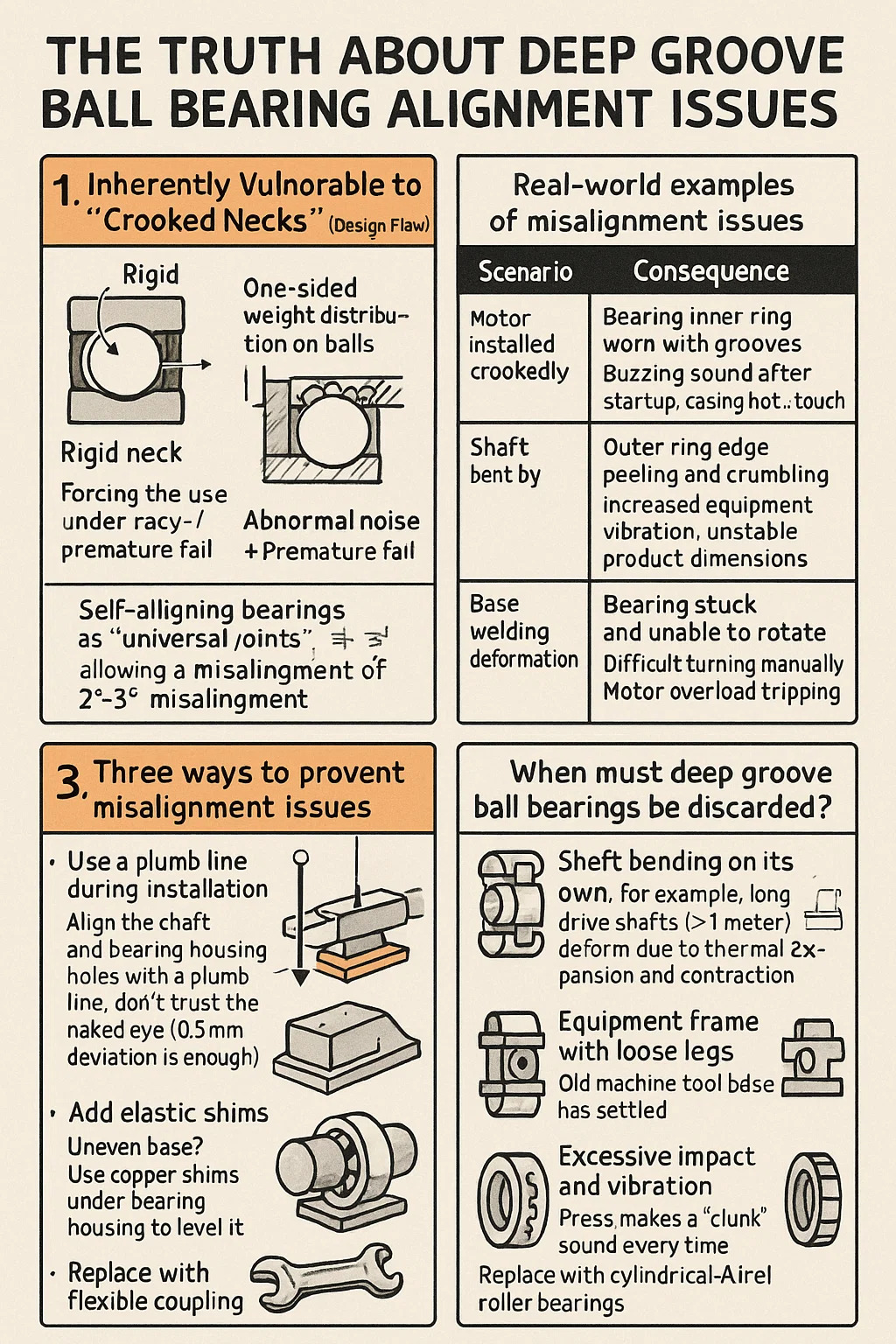

Die Wahrheit darüber Rillenkugellager Ausrichtungsprobleme

Content

1 1. Von Natur aus anfällig für „krumme Hälse“ (Konstruktionsfehler)
2 2. Beispiele aus der Praxis für Fehlausrichtungsprobleme:
3 3. Drei Möglichkeiten zur Vermeidung von Fehlausrichtungsproblemen:
4 4. Wann muss Rillenkugellager verworfen werden?

1. Von Natur aus anfällig für „krumme Hälse“ (Konstruktionsfehler)

Starre Rennbahn, starrer Hals: Die inneren und äußeren Laufbahnen eines Rillenkugellagers sind starre Rillen, die die Kugeln dazu zwingen, in einer geraden Linie zu laufen.
Leichte Fehlausrichtung der Welle/Bohrung (z. B. durch Fluchtungsfehler beim Einbau):
Einseitige Gewichtsverteilung auf den Kugeln → Dellen in der Laufbahn → Ungewöhnliche Geräusche Vorzeitiger Ausfall.
Vergleich: Pendellager sind wie „Universalgelenke“ und lassen eine Fehlausrichtung von 2°-3° zu; Rillenkugellager sind „hartnäckig“ und versagen bereits bei einer Fehlausrichtung von 0,5°.

2. Beispiele aus der Praxis für Fehlausrichtungsprobleme:

Szenario	Konsequenz	Wie Betreiber es erkennen
Motor schief montiert	Der innere Laufring war ausgehöhlt wie ein gepflügtes Feld	Summen wie wütende Bienen. Gehäuse heiß zum Anfassen
Riemenspannung gebogene Welle	An den Außenringkanten splittern Metallspäne ab	Die Maschine zittert heftig → Teile wackeln außerhalb der Spezifikation
Verzogener Grundrahmen	Die Lager sitzen fest	Der Schraubenschlüssel lässt sich nicht drehen → Motorüberlastung löst aus

3. Drei Möglichkeiten zur Vermeidung von Fehlausrichtungsproblemen:

Verwenden Sie bei der Installation ein Lot:

Richten Sie die Wellen- und Lagergehäuselöcher mit einer Lotlinie aus. Vertrauen Sie nicht dem bloßen Auge (0,5 mm Abweichung reichen aus, um das Lager zu zerstören).

Fügen Sie elastische Unterlegscheiben hinzu:

Unebener Untergrund? Verwenden Sie Kupferscheiben unter dem Lagergehäuse, um es auszurichten. Ziehen Sie die Schrauben nicht mit Gewalt an.

Durch eine flexible Kupplung ersetzen:

Motor- und Pumpenwellen falsch ausgerichtet? Verwenden Sie eine perforierte Kupplung, um Vibrationen zu absorbieren. Lassen Sie nicht zu, dass die Lager die Hauptlast der Vibration tragen.

4. Wann muss Rillenkugellager verworfen werden?

Welle verbiegt sich von selbst: Beispielsweise verformen sich lange Antriebswellen (>1 Meter) durch thermische Ausdehnung und Kontraktion → Durch selbstausrichtende Kugellager ersetzen.
Geräterahmen mit losen Beinen: Der alte Werkzeugmaschinensockel hat sich gesetzt → Durch Pendelrollenlager ersetzen.
Übermäßige Stöße und Vibrationen: Die Presse macht jedes Mal ein „klirrendes“ Geräusch → Fehlausrichtung der Innen- und Außenringe des Lagers → Durch Zylinderrollenlager ersetzen.
